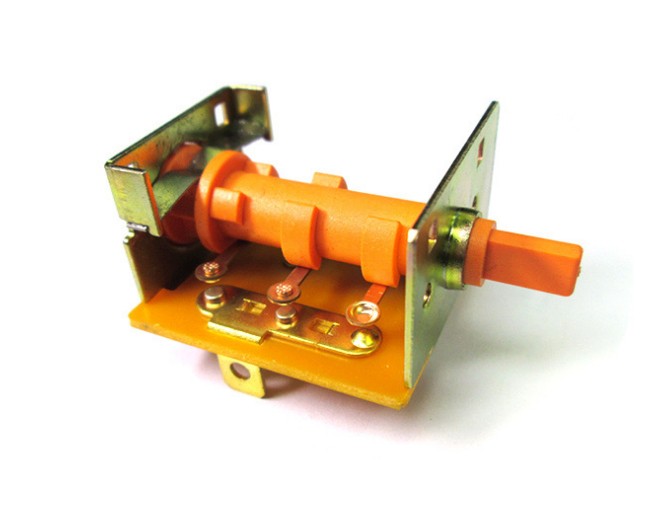

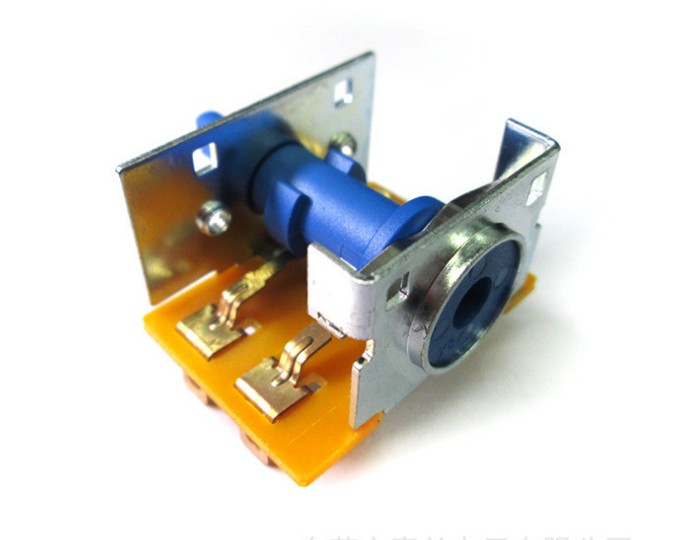

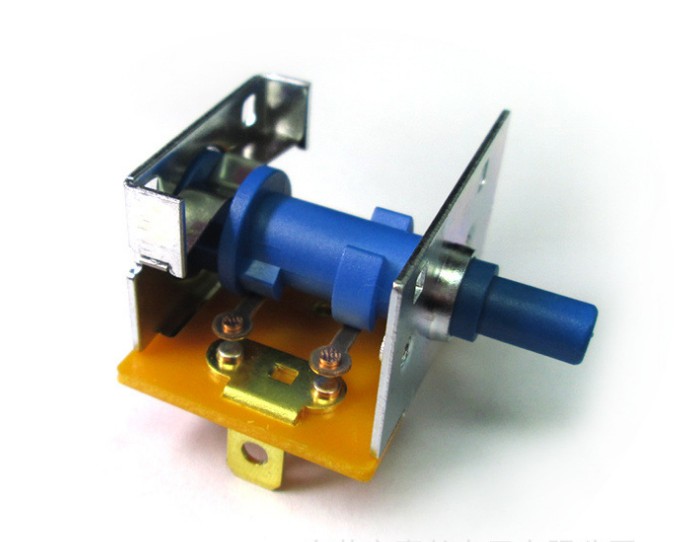

旋转开关HR31
Raing 额定:
16A 125VAC（CQC）
12A 250VAC（CQC）
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min. 500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1MINUTE MATERIAL

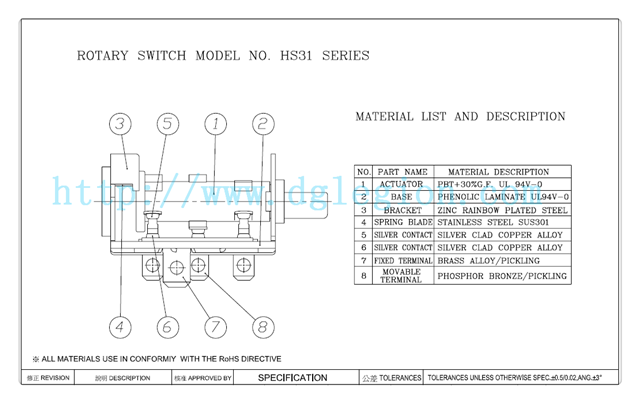

(材質)：TERMINAL BASE:PHENOLIC LAMINATE(UL 94V-0)
ACTUATOR:PBT+30%G.F.(UL 94V-0)
CONTACT:Ag AlloySPRING BLADE:STAINLESS STEEL
基本参数：

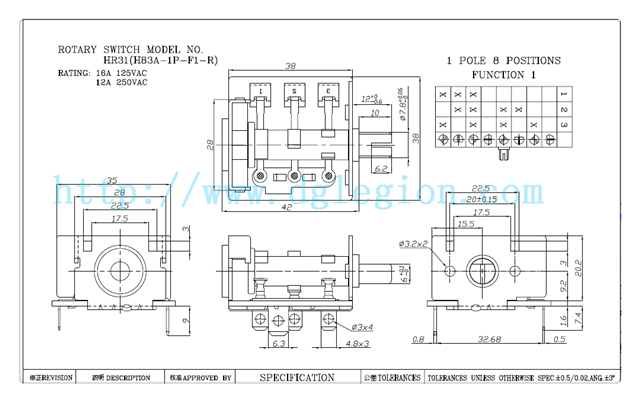

1.规格： 42*38*28mm
2. 适用温度范围: -10~90度。测试环境: * 环境温度范围 : 5 ~ 35℃ * 相对湿度范围 : 45 ~ 85%
3. 额定:16A 125VAC / 12A 250VAC
4. 电气性能:
接触电阻: * 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ.
绝缘电阻: * 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝缘电阻值应该
大于100MΩ.
耐电压: * 不同极的两支端子开路时, 必须通过一分钟1200VAC的耐电压.
* 端子与金属外壳, 必须通过一分钟1200VAC的耐电压. 寿命测试10000次。
5.材质：PCB，尼龙66，黄铜，银点等。
6.本款HR31型号旋转式电源开关的安规认证随机测试。
7.综述：LEGION HR31型号旋转开关多用在电暖器、烤箱、电气灶、电烤炉、鼓风机、加湿器,、按
摩器材、 电烤箱、 暖风机等家用电器及仪器、机械设备做电源控制机械等大功率电器上。

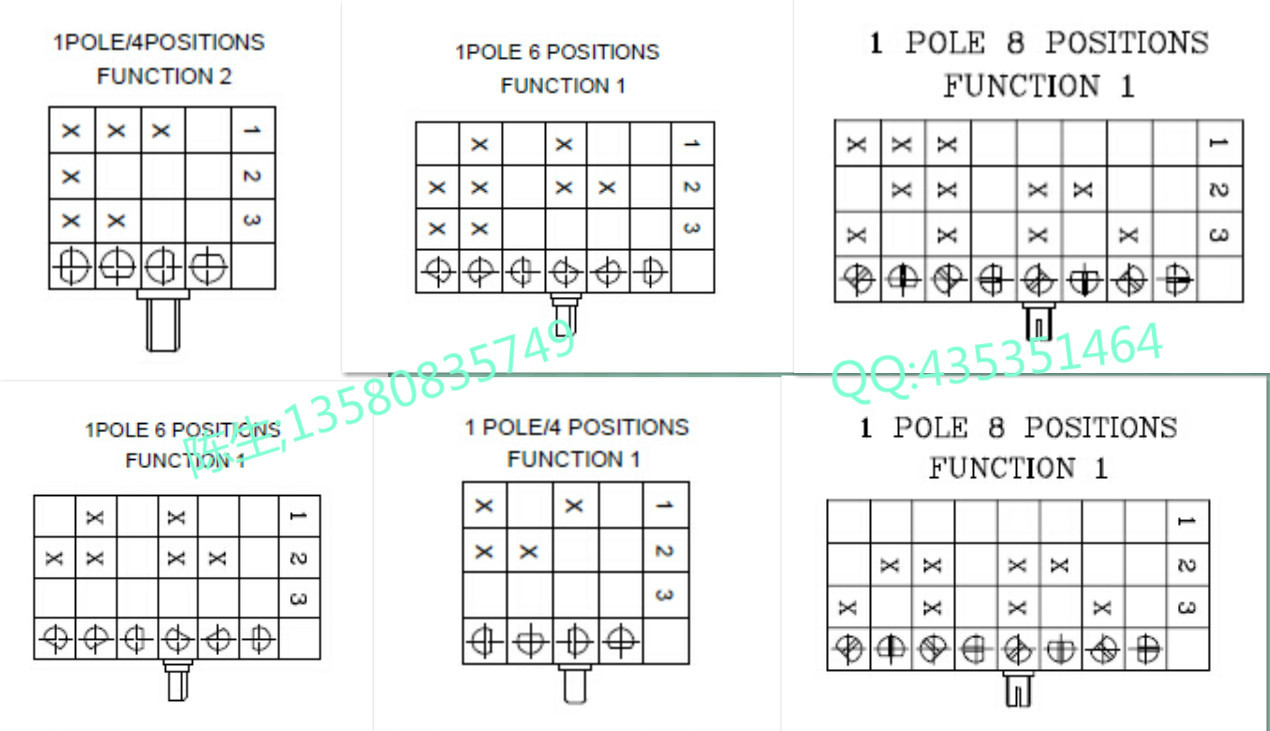

可360度通段旋转，档位之间的角度有90/60/45（可作4档，6档，8档功能）。
