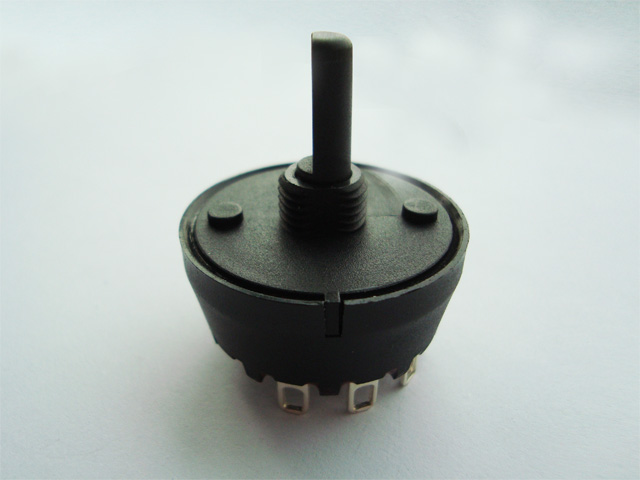

多档位旋转开关MFR01
Raing 额定: 8A 125/250VAC(CUL)
12A-8(3)A 250V-uT125/55(ENEC17)
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min. 500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1MINUTE MATERIAL
(材質)：TERMINAL HOUSING：NYLON 66(94V-0)
ACTUATOR：NYLON 66(94V-0)
CONTACT：Ag Alloy
基本参数：
1.适用温度范围: 0~125
2.额定:8A 125/250VAC FOR UL/C-UL
12A-8(3)A 250V~ mT125/55 for EUROPEAN SAFETY (ENEC)
3.电器特性：
1）接触电阻:以微电阻计在DC0.2V/1A的测试规格下，接触电阻值小于20毫欧绝缘电阻大于
100兆欧
2）耐电压：不同极的两支端子开路时能通过一分钟1500VAC的耐电压。端子与金属外壳能通
过一分钟1500VAC的耐电压。
3）寿命测试：测试电压250VAC 测试电流6A,功率因子0.6，以每分钟7.5次的速度，可通过
9800次的测试。
4.MFR01材质:基座由尼龙66加30%玻纤组成，柄由PBT加30%玻纤，防火等级达到94V-0.
5.LEGION MFR01型号开关的安规:UL，CUL，ENEC17，CQC等
6.旋转角度：1）36度 10档 不带回弹（点动）功能;
2）36度 7档 带回弹（点动）功能;
3）45度 8档 不带回弹（点动）功能;
4）45度 5档 带回弹（点动）功能;
7.安装方式：1）螺母固定！

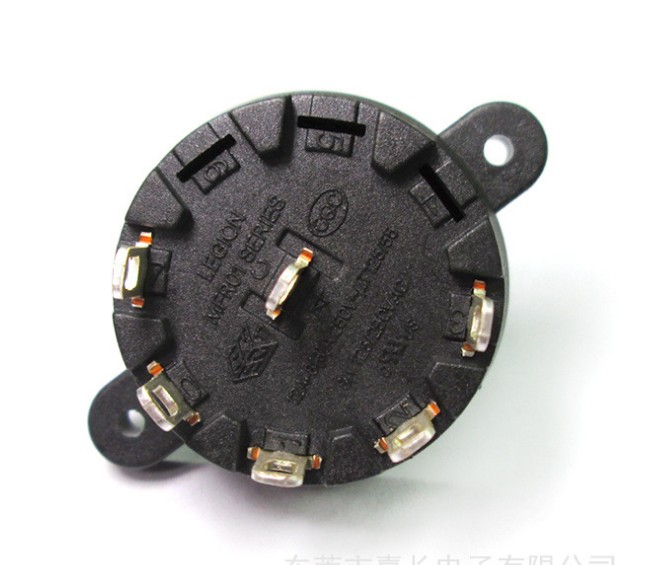

2）螺丝孔固定！
8.MFR01综述：此种开关多用在果汁机，搅拌机，空气净化器等小家电上，作档位选择，最多可 为8档带点动，固定孔位距为36mm，旋转时档位明显，声音清脆，无卡滞，手感好，并且有 多种不同高度的旋转柄及螺母和螺丝两种安装方式可供选择！
