按键开关MPS11

按键开关MPS11

时间:2016-09-19 16:17:35    浏览:1533
上一篇:MPS21碎纸机按键开关     下一篇:B3200档位旋转开关
详细说明:

Raing 额定:TV5 (UL,CSA)
                  16A 125VAC(CSA)
                  10A 250VAC(UL)
                  5A/80A 250V-uT85(VDE,ENEC10)



ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min. 500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1MINUTE



MATERIAL(材質):
TERMINAL ENCLOSUER:PHENOLIC(UL 94V-0)
ACTUATOR:PBT+30%G.F.(UL 94V-0)
CONTACT:Ag Alloy
SPRING:STAINLESS STEEL WIRE



1. 操作温度范围: 温度范围 0~85℃ 测试环境:. * 环境温度范围 : 5 ~ 35℃ * 相对湿度范围 : 45 ~ 85%

2. 额定: . 10A 250VAC; 16A 125VAC FOR UL; CSA .

               TV-5 FOR UL; CSA .

               5A/80A  250V~μT85 FOR VDE/NEMKO/SENKO/FIMKO/DEMKO

3. 电气性能:

    接触电阻: * 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ

    绝缘电阻: 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝

                    缘电阻值应该大于100MΩ.

     耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC的耐电压. * 端子与金属

                    外壳, 必须通过一分钟3000VAC的耐电压.

    寿命测试:测试电压250VAC 测试电流80A,功率因数0.95,以每分钟30次的速度,可

                     通过9800次的测试。

4.材质:基座由电木组成,防火等级达到94V-0.柄由PBT加30%玻纤,端子为黄铜镀银。

5.MPS11型号按键式电源开关的安规认证UL,VDE,ENEC,CSA,D,N,S,FI等

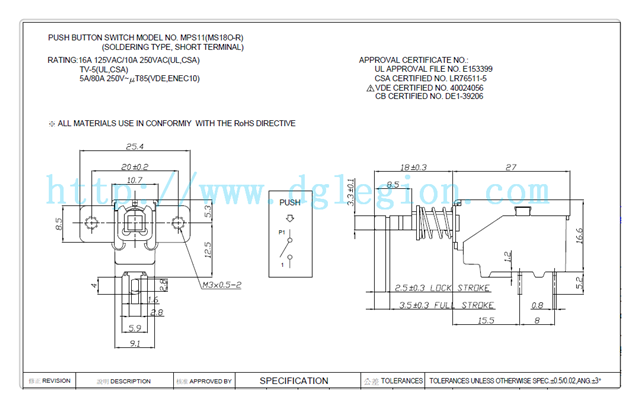

6.综述:此种开关多用在加湿器,电源供应器,电暖器,DVD等大功率小家电上作电源控制。固定孔位距为20mm。
