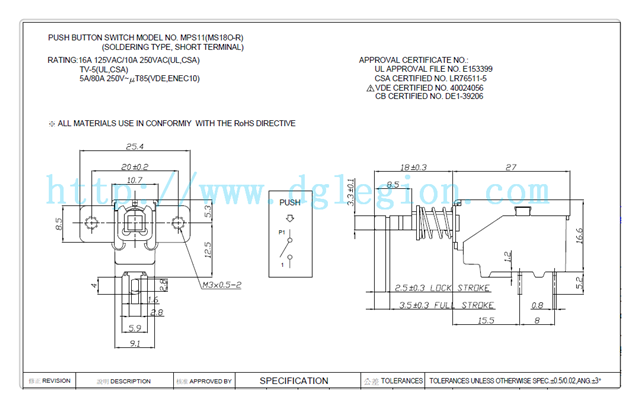

MPS11按键开关
Raing 额定:TV5 (UL,CSA)
16A 125VAC(CSA)
10A 250VAC(UL)
5A/80A 250V-uT85(VDE,ENEC10)
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min. 500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1MINUTE
MATERIAL(材質)：
TERMINAL ENCLOSUER:PHENOLIC(UL 94V-0)
ACTUATOR:PBT+30%G.F.(UL 94V-0)
CONTACT:Ag Alloy
SPRING:STAINLESS STEEL WIRE
1. 操作温度范围: 温度范围 0~85℃ 测试环境:. * 环境温度范围 : 5 ~ 35℃ * 相对湿度范围 : 45 ~ 85%
2. 额定: . 10A 250VAC; 16A 125VAC FOR UL; CSA .
TV-5 FOR UL; CSA .
5A/80A 250V~μT85 FOR VDE/NEMKO/SENKO/FIMKO/DEMKO
3. 电气性能:
接触电阻: * 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ
绝缘电阻: 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝
缘电阻值应该大于100MΩ.
耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC的耐电压. * 端子与金属
外壳, 必须通过一分钟3000VAC的耐电压.
寿命测试：测试电压250VAC 测试电流80A,功率因数0.95，以每分钟30次的速度，可
通过9800次的测试。
4.材质：基座由电木组成，防火等级达到94V-0.柄由PBT加30%玻纤，端子为黄铜镀银。
5.MPS11型号按键式电源开关的安规认证UL,VDE,ENEC,CSA,D,N,S,FI等
6.综述：此种开关多用在加湿器，电源供应器，电暖器，DVD等大功率小家电上作电源控制。固定孔位距为20mm。
