翘板开关SS31
Raing 额定:
16A 125/250VAC 3/4HP (CUL)
16A 125/250VAC 3/4HP (CUL)
16(4)A 250V-T125/55 (NENC17,CB,NEMKO,CQC)
10(2)A 250V~T125/55(5E4) (NENC17,CB,NEMKO,CQC)
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min.500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1 MINUTE
MATERIAL(材質):
TERMINAL HOUSING:NYLON 66(94V-0)
ACTUATOR:NYLON 66(94V-0)
CONTACT:Ag Alloy

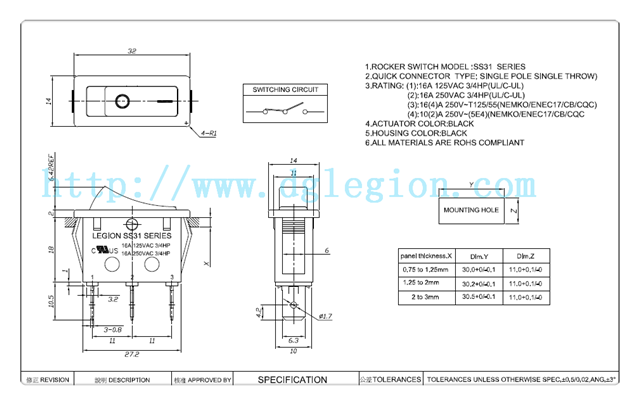

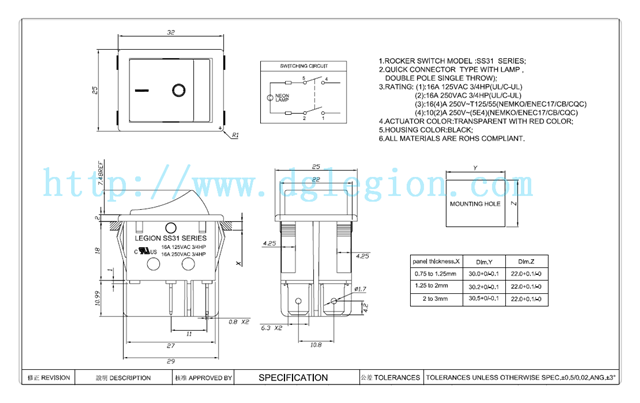

Panel Cut-Out Dimension(開口尺寸)：
|
PANEL THICKNESS |
X | Z1 | Z2 | ||||||
| 0.75-1.25mm | 30 | +0 | mm | 11 | +0 | mm | 22 | +0 | mm |
| -0.1 | -0.1 | -0.1 | |||||||
| 1.25-2.0mm | 30.2 | +0 | mm | 11 | +0 | mm | 22 | +0 | mm |
| -0.1 | -0.1 | -0.1 | |||||||
| 2.0-3.0mm | 30.5 | +0 | mm | 11 | +0 | mm | 22 | +0 | mm |
基本参数：
1. 测试环境: 环境温度范围 : 5 ~ 35℃ 相对湿度范围 : 45 ~ 85%
2. 额定: (1) 16A 125/250VAC FOR UL; C-UL
(2) . 10A 125/250VAC FOR UL; C-UL . 16(4)A 250V~T125/55 FOR VDE/ENEC10
3. 电气性能:
接触电阻: 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ.
绝缘电阻:.绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝缘电阻值
应该大于100MΩ.
耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC的耐电压.
* 端子与金属外壳, 必须通过一分钟3000VAC的耐电压.
4.材质基座和柄均由尼龙66加30%玻纤组成，防火等级达到94V-0.
5.SS31型号开关的安规认证UL,VDE,ENEC,CSA,D,N,S,FI等

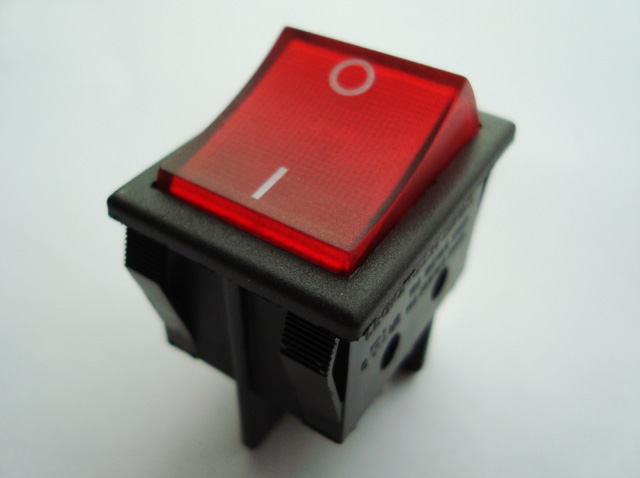

6.综述：SS31船形开关柄上的氖灯可供客户需求选择不同的功能显示；颜色随你需求更换；可满足客户印各式图案印字！普遍用于取暖器、吸尘器等家用电器上。
