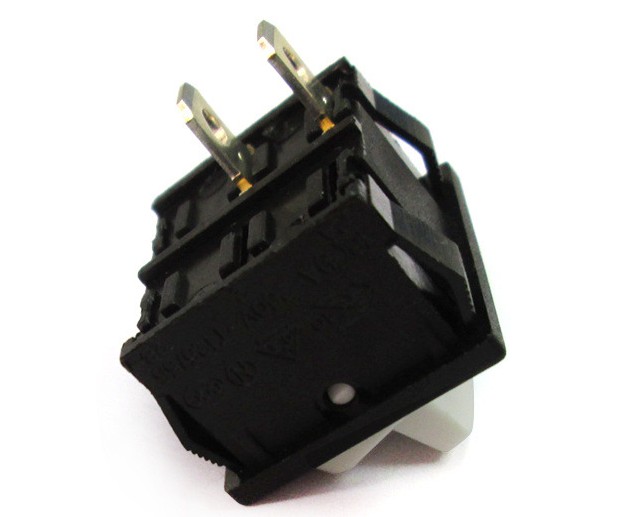

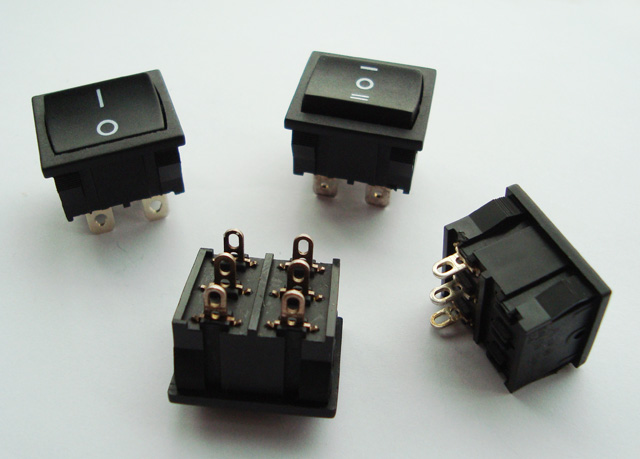

翘板开关SS24
Raing 额定:
12A 125/250VAC(CUL)
16A 125/250VAC(CUL)
16(4)A 250V-T125/55 (VDE,SEMKO,NEMKO,FIMKO,DEMKO)
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min.500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1 MINUTE
MATERIAL(材質):
TERMINAL HOUSING:NYLON 66(94V-0)
ACTUATOR:NYLON 66(94V-0)
CONTACT:Ag Alloy

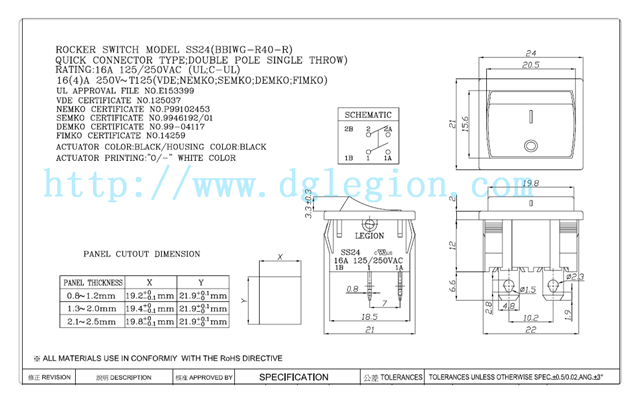

Panel Cut-Out Dimension(開口尺寸)：
|
PANEL THICKNESS |
X |
Y |
||||
|
0.8-1.2mm |
19.2 |
+0 |
mm |
21.9 |
+0.1 |
mm |
|
-0.1 |
-0 |
|||||
|
1.3-2.0mm |
19.4 |
+0 |
mm |
21.9 |
+0.1 |
mm |
|
-0.1 |
-0 |
|||||
|
2.1-2.5mm |
19.8 |
+0 |
mm |
21.9 |
+0.1 |
mm
|
基本参数：
1.测试环境:
环境温度范围: 5 ~ 35℃
相对湿度范围: 45 ~ 85%
2. 额定
(1) . 12A 125/250VAC FOR UL; C-UL
(2) . 16A 125/250VAC FOR UL; C-UL
(3) . 16(4)A 250V~T125 FOR VDE/NEMKO/SEMKO/FIMKO/DEMKO
(能承受马达瞬间启动电流为24A,基座能承受125度，开关外部环境温度最高125度）
3.电气性能:
3-1.接触电阻：以微电阻计在DC 0.2V/1A的测试规格值下,接触电阻值应该小于20mΩ.
3-1 绝缘电阻：绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子,
其绝缘电阻值应该大于100MΩ.
3-3. 耐电压：不同极的两支端子开路时,必须通过一分钟1500VAC的耐电压.端子与金属外壳,必
须通过一分钟3000VAC的耐电压.
3-4.寿命测试：测试电压250VAC测试电流24A,功率因数0.6，以每分钟7.5次的速度，可通过
9800次的测试。
4.材质：基座和柄均由尼龙66加30%玻纤组成，防火等级达到94V-0.
5.SS24开关的安规认证：UL,VDE,ENEC,CSA,D,N,S,FI等
