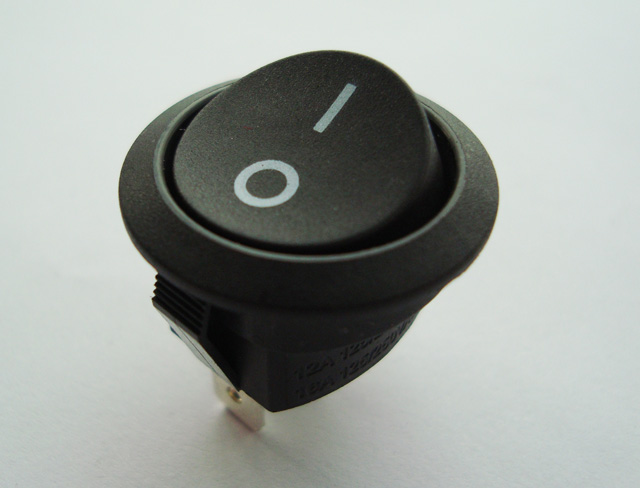

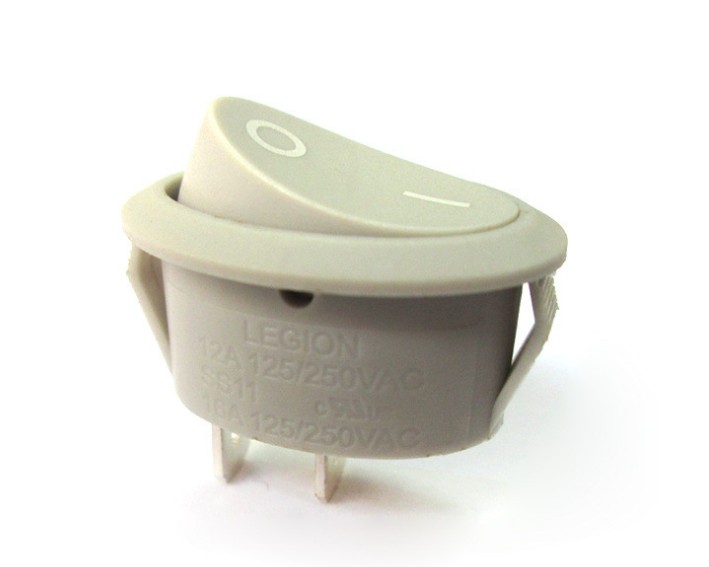

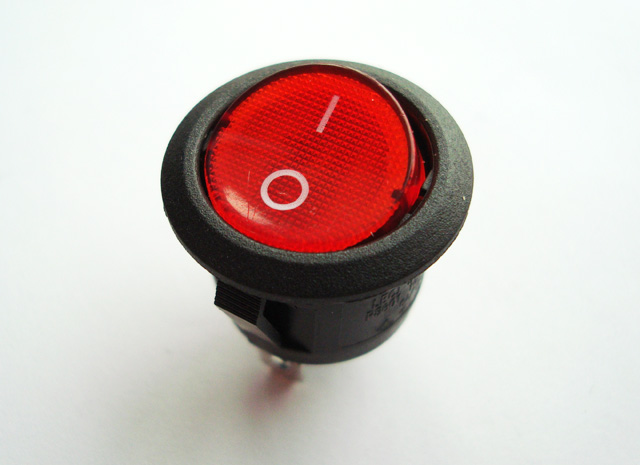

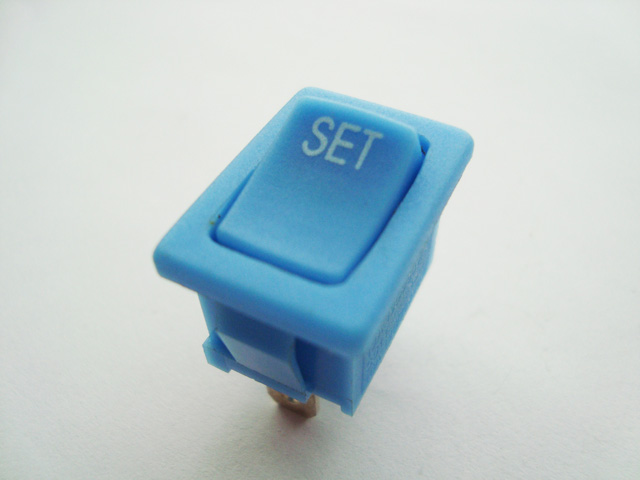

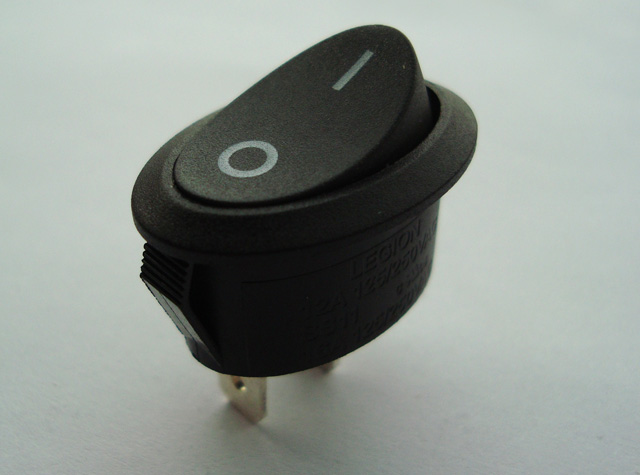

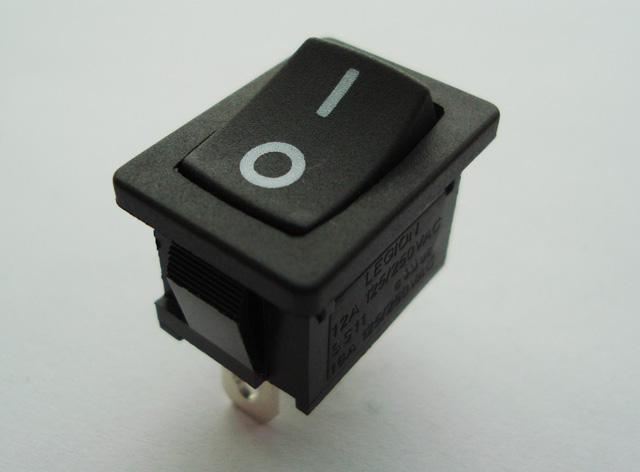

翘板开关SS11

时间：2016-10-16 11:57:15    浏览：1199

详细说明：

Raing 额定:
12A 125/250VAC(CUL)
16A 125/250VAC(CUL)
16(4)A 250V-T125/55 (VDE,ENEC10,CQC)



ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min.500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1 MINUTE



MATERIAL(材質):
TERMINAL HOUSING:NYLON 66(94V-0)
ACTUATOR:NYLON 66(94V-0)
CONTACT:Ag Alloy

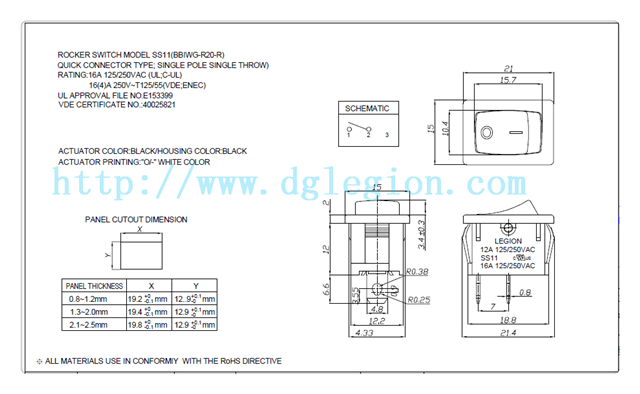

Panel Cut-Out Dimension(開口尺寸)：

PANEL THICKNESS X Y 0.75-1.25mm 19.2 +0 mm 12.9 +0.1 mm -0.1 -0 1.25-2.0mm 19.4 +0 mm 12.9 +0.1 mm -0.1 -0 2.0-3.0mm 19.8 +0 mm 12.9 +0.1 mm -0.1 -0



1. 测试温度范围 :5 ~ 35℃ 相对湿度范围 : 45 ~ 85%

2. 额定: 12A 125/250VAC FOR CSA

            10A 125/250VAC FOR UL

            12(4)A 250V~T85 FOR VDE/NEMKO/SEMKO/FIMKO/DEMKO

3. 电气性能:

    接触电阻: 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ.

    绝缘电阻: 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝缘电阻

                   值应该大于100MΩ.

    耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC的耐电压.

                * 端子与金属外壳, 必须通过一分钟3000VAC的耐电压.

4.材质基座和柄均由尼龙66加30%玻纤组成，防火等级达到94V-0.

5.SS11型号开关的安规认证UL,VDE,ENEC,CSA,D,N,S,FI等

6.综述：SS11船形开关多用在UPS电源，灯具，果汁机榨汁机，慢炖锅，加湿器，小家

            电 ，计算机，电源供应、集团电话、通讯网络交换机，纺织机械、包装器材多类

            设备及各类仪器作电源控制。有多种端子,颜色及功能供客户选择。
