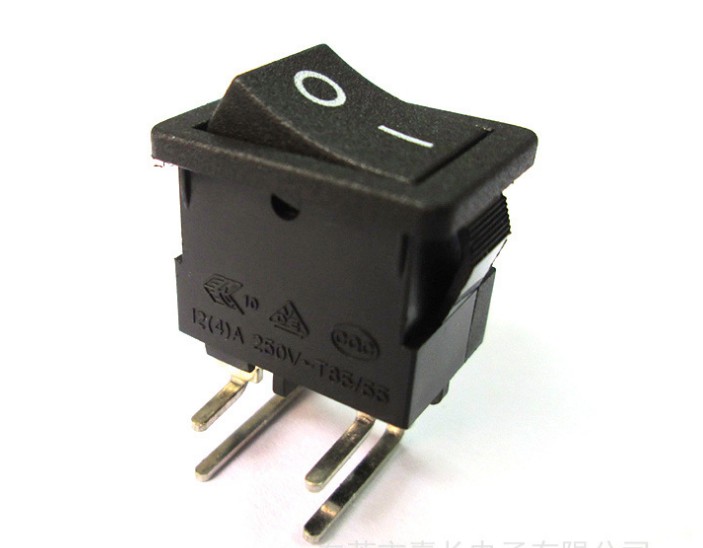

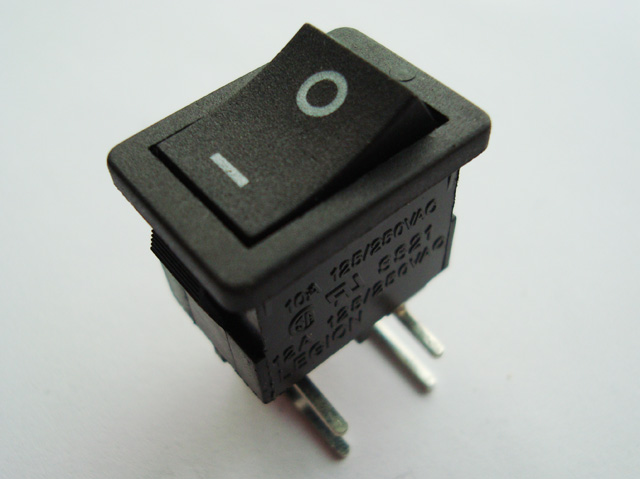

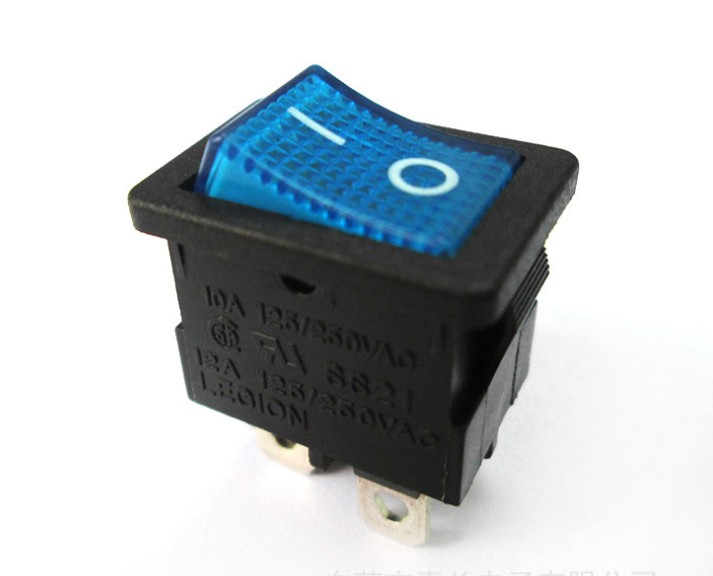

翘板开关SS21
Raing 额定:
10A 125/250VAC(UL)
12A 125/250VAC(CSA)
12(4)A 250V-T85/55 (VDE,ENEC10)
ELECTRICAL(電氣特性):
(接觸電阻)INITIAL CONTACT RESISTANCE:30mΩ Max.
(操作力量)OPERATION FORCE:500±200gf
(絕緣電阻)INSULATION RESISTANCE:100MΩ Min.500VDC
(電氣壽命)ENDURANCE:10,000 CYCLES
(耐 電 壓)WITHSTAND VOLTAGE:1 KVAC FOR 1 MINUTE
MATERIAL(材質):
TERMINAL HOUSING:NYLON 66(94V-0)
ACTUATOR:NYLON 66(94V-0)
CONTACT:Ag Alloy

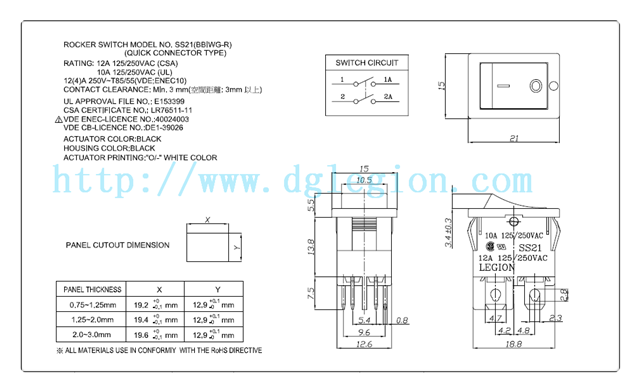

Panel Cut-Out Dimension(開口尺寸)：
|
PANEL THICKNESS |
X |
Y |
||||
|
0.75-1.25mm |
19.2 |
+0 |
mm |
12.9 |
+0.1 |
mm |
|
-0.1 |
-0 |
|||||
|
1.25-2.0mm |
19.4 |
+0 |
mm |
12.9 |
+0.1 |
mm |
|
-0.1 |
-0 |
|||||
|
2.0-3.0mm |
19.8 |
+0 |
mm |
12.9 |
+0.1 |
mm |
基本参数：
1. 测试环境: 环境温度范围 : 5 ~ 35℃
相对湿度范围 : 45 ~ 85%
2. 额定: (1) 12A 125/250VAC FOR UL; C-UL
(2) . 16A 125/250VAC FOR UL; C-UL .
16(4)A 250V~T125/55 FOR VDE/ENEC10
3. 电气性能:
接触电阻: 以微电阻计在DC 0.2V/1A的测试规格值下, 接触电阻值应该小于20mΩ.
绝缘电阻:. 绝缘电阻计于DC 500V设定值下量测于开路的端子或不同回路的端子, 其绝缘电阻值应该大于100MΩ.
耐电压: * 不同极的两支端子开路时, 必须通过一分钟1500VAC的耐电压.
* 端子与金属外壳, 必须通过一分钟3000VAC的耐电压.
4.材质基座和柄均由尼龙66加30%玻纤组成，防火等级达到94V-0.
5.SS21型号开关的安规认证UL,VDE,ENEC,CSA,D,N,S,FI等
6.综述：SS21船形开关多用在计算机，包装器材设备、纺织机械设备等及各类仪器作电源控制。有多种端子,颜色及功能供客户选择！
